Estereolitografía
(SLA / DLP)
Impresión en resina de alto detalle diseñada para calidad cosmética y alta fidelidad en características. Planificación de orientación + soportes, lavado/post-curado controlado y verificación primero CTQ—para que las piezas se vean bien, ajusten bien y se repitan de forma predecible.
Enfoque de precisión
Detalle + caras cosméticas
Lead time típico
Días
Modo de fabricación
Prototipo → Bajo volumen
Servicios de Estereolitografía (SLA / DLP)
Por qué PREMSA para SLA / DLP
PREMSA entrega SLA/DLP (estereolitografía) para piezas de resina donde la calidad superficial, los detalles finos y la apariencia importan. Comenzamos definiendo CTQs (datums, ajustes, calidad de orificios, zonas de sellado y caras cosméticas) y luego planificamos orientación y soportes para que las zonas de marca y las interfaces críticas queden controladas y sean repetibles.
El éxito en SLA/DLP depende de gestionar los principales factores de variación: marcas de soporte en caras cosméticas, distorsión en paredes delgadas, contracción por curado y estabilidad post-curado. Alineamos la planificación de impresión, el lavado y la disciplina de post-curado UV para reducir deriva dimensional y entregar resultados consistentes.
Desde prototipos de apariencia hasta corridas de bajo volumen, soportamos programas repetibles, trazabilidad cuando se requiere y operaciones secundarias (insertos, roscado según programa, barrenado/escariado de orificios CTQ y maquinado ligero de datums críticos). Obtienes piezas que se ven bien y ajustan bien—no impresiones que cambian de lote a lote.
¿Qué es SLA / DLP?
SLA y DLP son procesos de manufactura aditiva que producen piezas curando resina fotopolimérica líquida con luz capa por capa. Se usan ampliamente para prototipos de apariencia y piezas de precisión porque pueden lograr alta resolución, detalles definidos y superficies lisas.
Como las piezas se curan a partir de resina, las propiedades y dimensiones finales dependen de la orientación, la estrategia de soportes, el método de lavado y el ciclo de post-curado. Un programa SLA/DLP exitoso equilibra estos controles para cumplir requisitos de ajuste, cosmética y estabilidad.
El flujo de trabajo SLA / DLP
Un flujo primero DfAM que controla la calidad superficial, el riesgo de marcas y los resultados CTQ.
1. Recepción de archivos y definición de requisitos
Revisamos CAD + planos y confirmamos expectativas cosméticas, CTQs, cantidad objetivo y cualquier requisito de clase de acabado o documentación.
2. Revisión DfAM (orientación + estrategia de soportes/marcas)
Evaluamos paredes delgadas, características mínimas, volúmenes atrapados, riesgo de marcas y estrategia de tolerancias según superficies de ensamble y datums funcionales.
3. Selección de resina + plan de programa
Elegimos la familia de resina (estándar, tough, alta temperatura, flexible, fundición) y definimos la disciplina de lavado + post-curado para cumplir necesidades de desempeño.
4. Planificación de impresión (soportes + protección de superficies)
Definimos orientación, reglas de soporte y zonas de marca para proteger caras cosméticas e interfaces CTQ mientras mantenemos estabilidad.
5. Impresión y monitoreo en proceso
Las piezas se producen con parámetros controlados alineados al comportamiento de la resina y objetivos de estabilidad.
6. Lavado + post-curado
Limpieza definida por programa y ciclo de curado UV para estabilizar dimensiones y propiedades.
7. Post-procesado y operaciones secundarias
Remoción de soportes, preparación de superficie, primario/preparación lista para pintura opcional e insertos/roscado/barrenado según se requiera.
8. Inspección y verificación CTQ
Medimos CTQs contra los datums acordados (superficies de ajuste, orificios, zonas de sellado) y documentamos resultados según madurez y riesgo del programa.
Soportes, calidad superficial y control de marcas
Planificación de zonas de marca para cosmética
Definimos dónde se permiten los soportes para que las caras cosméticas permanezcan limpias y el acabado sea controlado y repetible.
Gestión de riesgo en paredes delgadas y distorsión
Revisamos características delgadas, planos grandes y claros largos sin soporte que pueden distorsionarse durante la impresión o el curado, y ajustamos orientación/soportes en consecuencia.
Disciplina controlada de lavado + post-curado
La limpieza definida por programa y ciclos de curado UV reducen la pegajosidad, mejoran la consistencia y minimizan deriva dimensional.
Compensación por contracción y estrategia de ajuste
Planificamos tolerancias e interfaces críticas según el comportamiento de la resina, incluyendo compensación u operaciones secundarias cuando los ajustes son cerrados.
Protección de interfaces para ensamble
Para cargas de torque/abrazadera o alineación crítica, planificamos insertos o post-maquinado en lugar de depender de roscas impresas u orificios sin soporte.
Repetibilidad para producción por lotes
Fijamos parámetros clave (resina, orientación, soportes, lavado/post-curado) para reducir variación pieza a pieza en programas repetibles.
Ventajas técnicas
Alta resolución + detalles definidos
Excelente fidelidad de características para texto, logotipos, geometría fina y radios cerrados donde el detalle importa.
Superficies grado cosmético
Superficies lisas con planificación controlada de marcas permiten prototipos de apariencia y acabados listos para pintura.
Iteraciones rápidas de apariencia
Ciclos rápidos aceleran revisiones de diseño para equipos de diseño industrial y desarrollo de producto.
Programas de acabado controlados
La remoción de soportes y la preparación de superficie se gestionan para cumplir expectativas cosméticas y necesidades de interfaz.
Operaciones secundarias listas para ensamble
Insertos, roscado según programa y acabado de orificios CTQ entregan ensambles confiables.
Valor repetible en prototipo y bajo volumen
Programas estables y verificaciones CTQ soportan salida consistente en lotes pequeños y builds de verificación.
Capacidad y envolvente SLA / DLP
Rango de tamaño y geometría de pieza
La factibilidad depende de la estabilidad de paredes delgadas, acceso para soportes y riesgo de distorsión por curado. Piezas grandes y planas pueden requerir nervaduras, segmentación o cambios de orientación.
Revisado por CTQ
Resolución de características y mínimos
SLA/DLP soporta características muy finas, pero pines/bordes delgados pueden ser frágiles. Orificios finos críticos o ajustes a presión pueden requerir acabado secundario.
Enfoque en detalle
Throughput y planificación por lotes
La planificación por lotes define el throughput. Balanceamos densidad de acomodo con flujo de resina, acceso a soportes, protección de superficies y manejo de post-curado.
Prototipo → Bajo volumen
¿No estás seguro si SLA / DLP es el ajuste correcto?
Envía CAD + requisitos y solicita una revisión DfAM + de soportes/marcas. Alinearemos la selección de resina, objetivos de acabado y CTQs antes de que te comprometas.
Calidad y control de proceso
La calidad en SLA/DLP depende de controlar orientación, marcas de soporte, disciplina de lavado/post-curado y comportamiento de la resina. Definir CTQs, estrategia de datums, caras cosméticas, clase de acabado y cantidades esperadas desde el inicio permite una planificación repetible y resultados estables.
| Categoría | Capacidad técnica | Notas de ingeniería |
|---|---|---|
| CTQs, Datums, Metrología y Objetivos de Capacidad | Los programas SLA/DLP se estructuran alrededor de CTQs que impulsan el ensamble: caras datum, ubicación/tamaño de orificios, zonas de sellado y ajustes críticos. La capacidad depende de la orientación, estrategia de soportes y de si las interfaces críticas se post-acaban. | Si una cara es datum en ensamble, protégela de soportes/marcas y considera post-acabado o maquinado ligero cuando la alineación sea crítica. |
| Control de Curado, Compensación por Contracción y Estabilidad Dimensional | Las piezas de resina pueden moverse durante el lavado y el post-curado. Ciclos de curado definidos por programa y manejo controlado reducen deriva y estabilizan dimensiones para builds repetibles. | Para ajustes cerrados, define la estrategia de datums funcionales y considera acabado secundario en interfaces CTQ en lugar de exigir capacidad solo por impresión. |
| Acabado Superficial, Efecto Escalonado y Control de Marcas de Soporte | SLA/DLP logra superficies lisas, pero aún requiere planificación de marcas. Los métodos de acabado (lijado, primario, preparación lista para pintura, programas de textura) se eligen para cumplir objetivos cosméticos. | Define caras cosméticas y zonas de marca aceptables. Si la pieza es de presentación, especifica clase de acabado y métodos de acabado permitidos. |
| Manejo de Resina, Disciplina de Post-Curado y Consistencia | El manejo de resina, química/tiempo de lavado y el ciclo de curado UV impactan directamente la resistencia, pegajosidad superficial y estabilidad dimensional. | Trata el lavado/post-curado como parte de la especificación del proceso. Si se necesita evidencia de validación, especifica expectativas de documentación desde el inicio. |
Materiales
La selección del material determina la resistencia, la resistencia térmica, la compatibilidad química, la calidad superficial, la estabilidad dimensional y el desempeño a largo plazo. Comparte tu entorno de uso, cargas, tolerancias y características críticas para que podamos recomendar el proceso aditivo y la familia de materiales adecuados.
Resinas SLA / DLP
Las resinas fotopoliméricas ofrecen excelente calidad superficial y alta resolución de detalle. Las propiedades finales dependen de la química de la resina y del poscurado.
Postprocesado y Operaciones Secundarias
Las piezas fabricadas mediante manufactura aditiva requieren procesos de postprocesado controlados para alcanzar calidad cosmética, precisión en interfaces y desempeño mecánico adecuado. Los flujos de trabajo se seleccionan según la geometría, el material y los requisitos de uso final.
Operaciones Secundarias y Opciones de Acabado Superficial
Guías DfAM para SLA / DLP (DFAM)
En SLA/DLP, el éxito o el fracaso dependen de la planificación de marcas de soporte, la estabilidad de paredes delgadas y el control del curado. Estas reglas DfAM reducen la variación, protegen la cosmética y mejoran el ajuste.
| Característica de diseño | Recomendación |
|---|---|
| Espesor de pared, ahuecado y drenaje | Mantén un espesor de pared consistente y usa ahuecado con drenaje/venteo adecuado cuando aplique. Evita volúmenes de resina atrapada y diseña para permitir acceso de limpieza. |
| Orientación, soportes y zonas de marca | Planifica la orientación para proteger caras cosméticas y datums CTQ. Define zonas de marca en los planos cuando la apariencia sea importante. |
| Orificios, roscas, insertos y post-maquinado | Trata los orificios/roscas como sensibles al proceso. Termina ajustes CTQ con barrenado/escariado y usa insertos para roscas durables bajo ciclos repetidos de torque. |
| Tolerancias, ajustes y superficies de ensamble | Trata las superficies de ensamble y caras de sellado como CTQs. Usa post-acabado o maquinado ligero cuando se requiera una alineación de ensamble repetible. |
| Características pequeñas, texto y fidelidad de detalle | SLA/DLP soporta detalles definidos, pero pines/bordes finos pueden ser frágiles. Agrega filetes, evita características tipo aguja y valida altura mínima de texto/ancho de línea según tu clase de acabado. |
| Checklist de plano y especificación (SLA / DLP) | Define CTQs, datums, caras cosméticas + reglas de marcas, clase de acabado, ambiente/exposición a temperatura/químicos, cantidad objetivo, preferencia de resina (y equivalentes aprobados) y cualquier requisito de insertos, maquinado, evidencia de inspección o trazabilidad. |
Aplicaciones e industrias
Aplicaciones de SLA / DLP

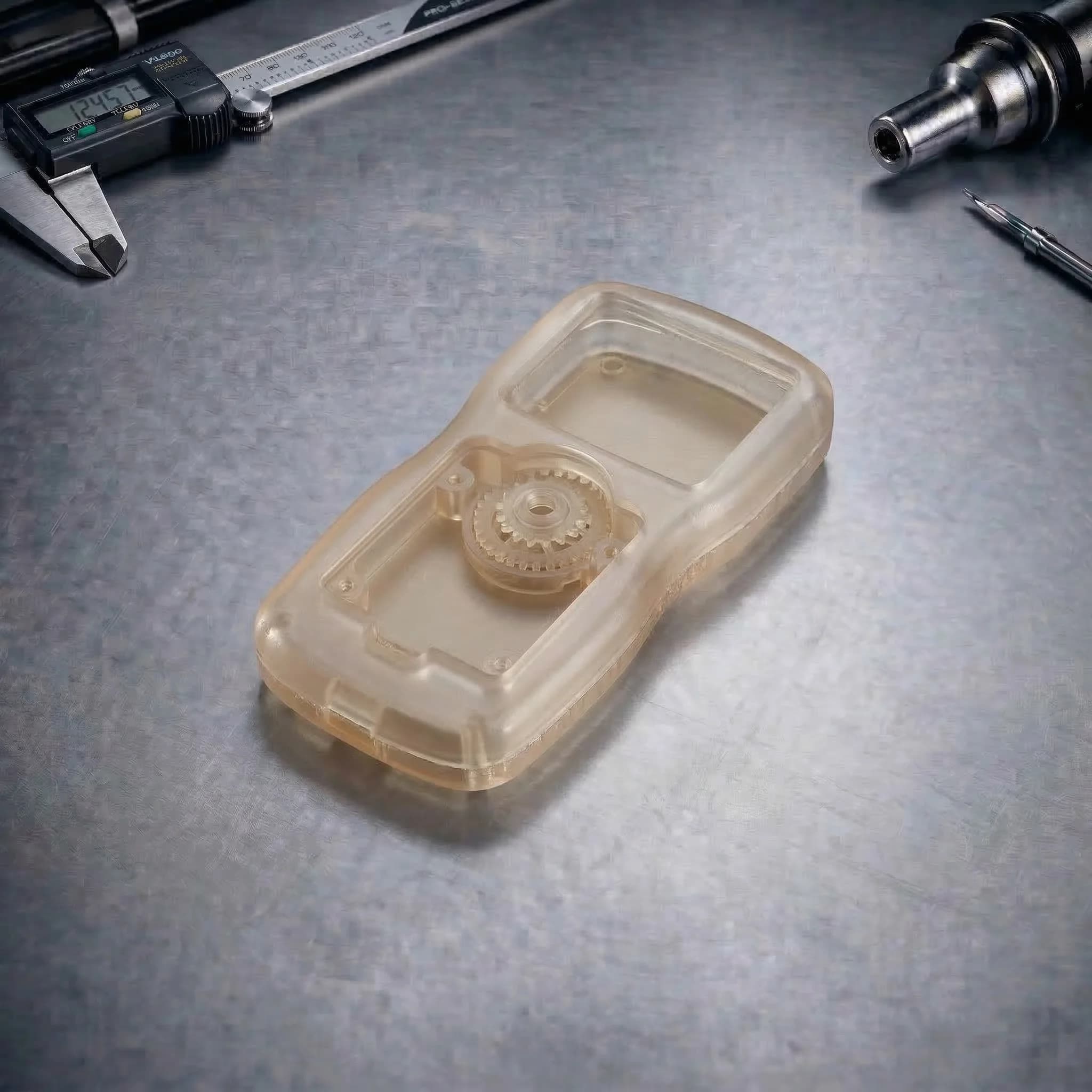

Prototipos de apariencia
Prototipos de alto detalle para revisiones de diseño industrial, validaciones ergonómicas y modelos grado presentación.

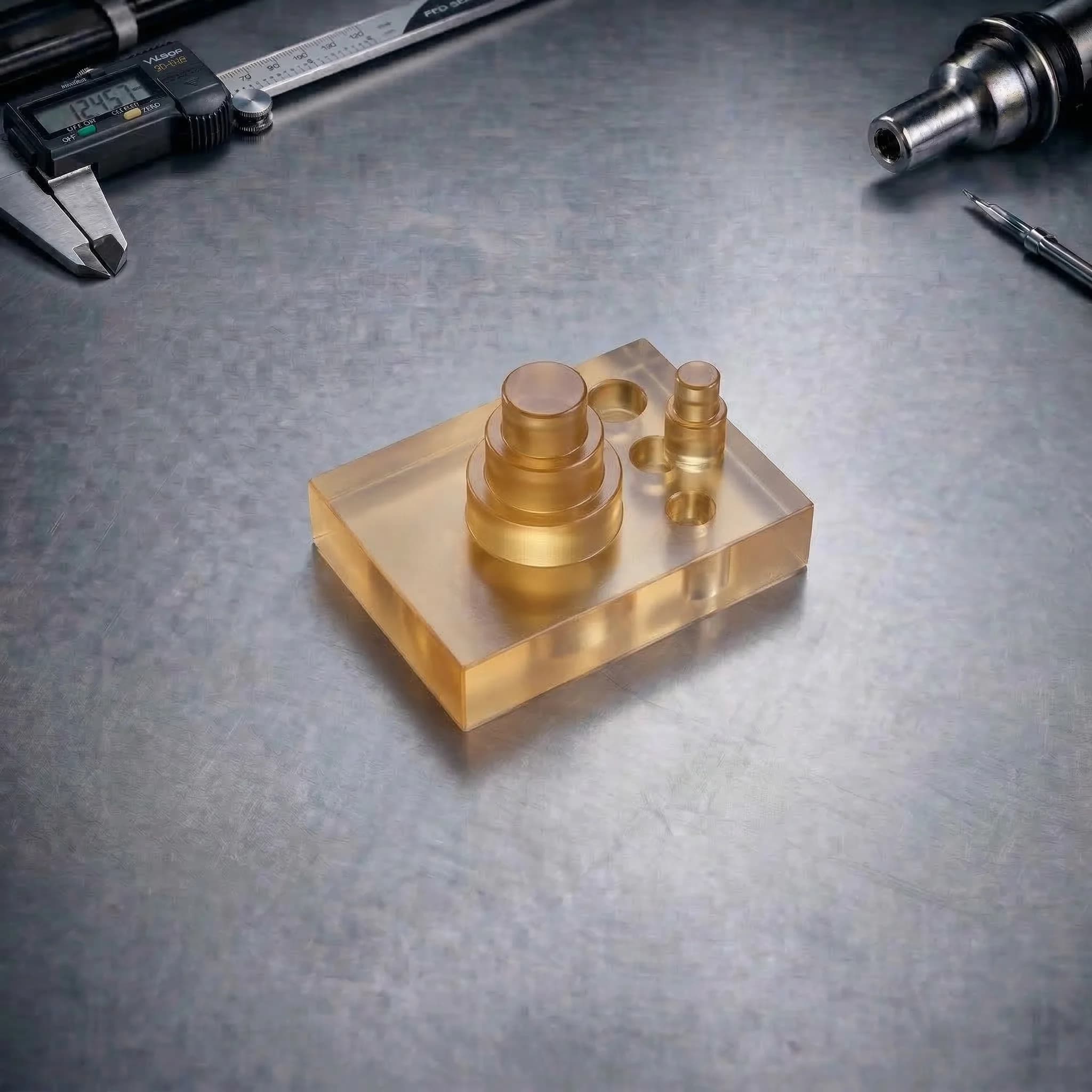

Validaciones de ajuste de precisión
Piezas con características finas y superficies controladas usadas para validar ensambles e interfaces críticas.

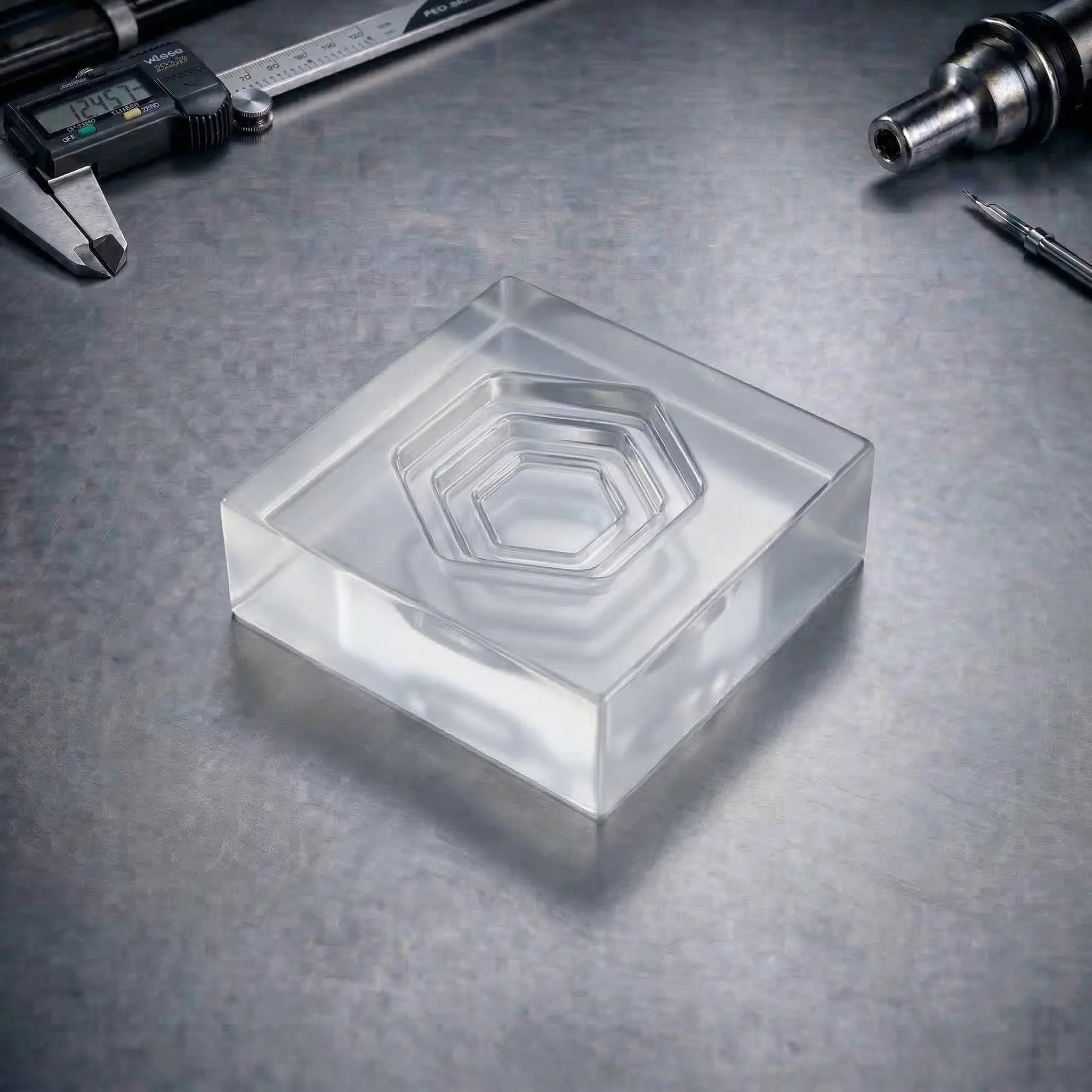

Moldes, patrones y ayudas para fundición
Impresiones en resina usadas para patrones, flujos castables y ayudas de herramental de bajo volumen cuando aplique.
Industrias de SLA / DLP
Dispositivos Médicos
Prototipos de alta precisión, modelos anatómicos y componentes detallados utilizados en el desarrollo y validación de dispositivos médicos.
Iluminación
Componentes de alta resolución, carcasas ópticas y modelos de validación de diseño utilizados en sistemas avanzados de iluminación.
Agencias de Diseño
Modelos conceptuales, prototipos visuales y piezas de validación de diseño de alta precisión utilizadas por equipos de diseño industrial.
FAQs & Base de conocimiento
FAQs SLA / DLP
¿Listo para fabricar piezas SLA / DLP de alto detalle que se vean bien y ajusten bien?
Sube CAD + requisitos para una revisión primero DfAM. Alinearemos selección de resina, orientación, soportes, lavado/post-curado, acabados y verificación CTQ para entregar piezas SLA/DLP confiables para prototipos de apariencia o builds de bajo volumen.
Revisión de ingeniería: en menos de 2 horas
