Precisión
en Doblez de Lámina
Formado en prensa dobladora para brackets, gabinetes, canales y componentes formados en lámina. Radios controlados, compensación predecible de springback y ángulos repetibles—ideal para prototipos y producción escalable.
Control de Ángulo
±0.5° (típ.)
Fast-Track
3–7 Días
Rango de Calibre
Típicamente 26 ga–1/4"
Servicios de Doblado de Lámina
Formado en Prensa con Enfoque de Ingeniería para Doblez Consistente
PREMSA entrega doblado de lámina diseñado para repetibilidad: radio interior controlado, bend allowance (K-factor) estable y ángulos consistentes a lo largo del lote. Revisamos tu intención de patrón plano desde el inicio para evitar scrap por alivios de doblez faltantes, bend deductions incorrectos o conflictos de características cerca de dobleces.
Nuestro enfoque está basado en limitaciones reales de prensa dobladora: longitudes mínimas de pestaña, selección de V-die, radio de punzón, comportamiento de springback por aleación/temple y efectos de la dirección de grano. Nos enfocamos en entregarte piezas formadas que ensamblen correctamente—sin retrabajos sorpresa.
Desde prototipos rápidos hasta corridas de producción, PREMSA soporta secuenciación de múltiples dobleces, desbarbado/rompimiento de canto opcional e inspección guiada por ajuste. Priorizamos las dimensiones que importan: pestaña-a-pestaña, orificio-a-doblez, envolvente formada total y geometría de interfaz.
¿Qué es el Doblado de Lámina?
El doblado de lámina es un proceso de formado que transforma una lámina plana en piezas 3D aplicando fuerza a lo largo de una línea de doblez—comúnmente en una prensa dobladora usando punzón y V-die. La geometría final está gobernada por el radio interior, el ángulo de doblez, el espesor del material y el bend allowance/deduction.
Es ideal para brackets, canales, gabinetes, rigidizadores, cubiertas y paneles formados donde se requieren ángulos consistentes, pestañas repetibles y un ensamble predecible.
Flujo de Formado
Un proceso guiado por ingeniería para controlar precisión de doblez, springback y repetibilidad en piezas formadas de lámina.
1. Recepción de Archivos y Requisitos
Recibimos dibujos y patrones planos (o modelos) y confirmamos material, espesor/calibre, cantidades, requisitos de dirección de grano y cualquier restricción cosmética o funcional.
2. Validación de Dibujo y Patrón Plano
Validamos unidades, control de revisión, notas de doblez, dimensiones críticas a calidad (CTQ), datums y requisitos de envolvente formada antes de definir herramental y setup.
3. Factibilidad de Doblez (DFM)
Revisamos longitudes mínimas de pestaña, necesidad de alivios de doblez, proximidad de orificios/ranuras a dobleces y riesgo de interferencias a lo largo de la secuencia.
4. Selección de Herramental y Método
Seleccionamos radio de punzón y apertura de V-die según espesor y radio/ángulo objetivo—air bending, bottoming, herramientas de hemming o setups especiales cuando se requiere.
5. Configuración de Bend Allowance / Deduction
Definimos bend allowance/deduction usando K-factor o ajuste empírico para igualar el comportamiento real del material y cumplir dimensiones formadas.
6. Setup, Primera Pieza y Ajuste de Ángulo
Formamos y medimos una primera pieza para ajustar ángulos y dimensiones formadas. Se aplica compensación de springback según aleación/temple y longitud de doblez.
7. Formado de Producción y Secuenciación
Las piezas se forman con una secuencia controlada para evitar colisiones y mantener consistencia de ángulos a lo largo del lote.
8. Inspección y Liberación
Se verifican dimensiones y ángulos CTQ con instrumentos calibrados (medidores de ángulo, altímetros, CMM cuando se requiere). Se liberan las piezas al cumplir los requisitos.
Herramental y Setup de Prensa Dobladora
Selección de Radio de Punzón
Selecciona el radio de punzón según el espesor del material y el radio interior requerido para reducir agrietamiento, minimizar marcas y mantener una geometría de doblez predecible.
Apertura de V-Die (Ancho V)
La apertura del dado determina tonelaje, radio interior alcanzable y estabilidad del ángulo. Una V más amplia reduce tonelaje pero aumenta radio; una V más cerrada incrementa tonelaje y control.
Air Bend vs. Bottoming vs. Coining
La selección del método depende del herramental: air bending ofrece flexibilidad, bottoming mejora repetibilidad y coining refuerza control de ángulo/radio cuando los CTQ lo justifican.
Herramental Gooseneck y de Holgura
Punzones de holgura (gooseneck/offset) evitan colisiones en retornos de pestañas y geometrías complejas, habilitando piezas multi-doblez sin deformar características ya formadas.
Hemming, Aplanado y Herramental Especial
Herramientas de hemming, aplanadores y punzones especiales soportan doblado de cantos y detalles formados. La elección depende de material, espesor y requisitos cosméticos.
Estrategia de Backgauge y Repetibilidad
La selección de backgauge y superficies de referencia controla longitudes de pestaña y ubicaciones doblez-a-característica. Referencias estables reducen error acumulado entre lotes.
Ventajas Técnicas
Ángulos y Pestañas Repetibles
Herramental controlado y compensación de springback mejoran la consistencia de ángulo en lotes de producción.
Ensamble Predecible
El control de bend allowance/deduction ayuda a entregar dimensiones formadas que ensamblan correctamente con partes compañeras.
Proceso Alineado a Requisitos
Air bending, bottoming o setups especiales se seleccionan según CTQ—evitando costos innecesarios.
DFM Robusto para Características Dobladas
La revisión temprana previene desgarres, distorsión y conflictos de características cerca de dobleces que comúnmente generan scrap.
Productividad Eficiente
Setups estandarizados y secuenciación de doblez mantienen tiempos de entrega predecibles de prototipos a producción.
Inspección Alineada al Ensamble
La verificación se enfoca en pestaña-a-pestaña, orificio-a-doblez y dimensiones de envolvente formada que afectan el ajuste real.
Volumen de Trabajo y Capacidades
Envolvente de la Parte
La envolvente máxima formable depende de la geometría de doblez, el herramental y el tonelaje requerido. Piezas grandes pueden revisarse caso por caso.
Revisión caso por caso
Rango de Calibre / Espesor
El rango soportado depende del material y del control requerido de radio/ángulo. El doblado de placa muy gruesa puede requerir herramental especial.
Típicamente 26 ga – 1/4"
Capacidad de Detalle de Doblez
Longitudes mínimas de pestaña, radios interiores objetivo y límites de proximidad de características dependen del herramental y del comportamiento del material.
DFM según geometría
¿Ángulos Ajustados o Características Densas Cerca de Doblez?
Si tus partes incluyen pestañas cortas, orificios cerca de líneas de doblez, radios interiores cerrados o caras cosméticas, solicita una revisión de factibilidad de doblez antes de liberar.
Tolerancias y GD&T
La precisión formada depende de material, espesor, longitud de doblez, radio interior y comportamiento de springback. Definir dimensiones críticas a calidad (CTQ) (ángulos, longitudes de pestaña, orificio-a-doblez) ayuda a controlar costo mientras protege ajuste y función.
| Categoría | Capacidad Técnica | Notas de Ingeniería |
|---|---|---|
| Control de Ángulo y Dimensiones Formadas | La exactitud de ángulo y dimensiones formadas dependen del tipo/temple del material, longitud de doblez, selección de herramental y compensación de springback. Requisitos muy cerrados pueden requerir setups adicionales o verificación extra. | Especifica ángulos y dimensiones CTQ solo donde se necesiten. Sobre-restringir todos los dobleces incrementa costo sin mejorar el ensamble. |
| Radio Interior, Pestaña Mínima y Límites de Características | Las longitudes mínimas de pestaña y radios interiores alcanzables están gobernados por el radio de punzón, la apertura del V-die y el espesor. Características demasiado cercanas a dobleces pueden distorsionarse o provocar desgarre. | Evita colocar orificios/ranuras demasiado cerca de líneas de doblez. Usa alivios de doblez y respeta guías de pestaña mínima para un formado estable. |
| Springback, Distorsión y Dirección de Grano | El springback varía por aleación y temple y puede afectar el ángulo final. La dirección de grano influye en riesgo de agrietamiento y consistencia, especialmente en radios cerrados. | Especifica dirección de grano solo cuando sea funcionalmente necesaria. Radios cerrados en tempers duros pueden requerir ajustes de radio. |
| Inspección y Verificación | La inspección se enfoca en características CTQ como ángulos, dimensiones pestaña-a-pestaña, orificio-a-doblez y envolvente formada usando calibres e instrumentos calibrados según aplique. | Incluye datums, notas de doblez y callouts CTQ para alinear inspección a interfaces reales de ensamble. |
Materiales de Lámina y Placa
Elige entre metales de grado industrial y materiales no metálicos que pueden cortarse. La selección del material influye en la capacidad de doblado, la calidad del borde, la resistencia a la corrosión, el desempeño eléctrico y el acabado estético.
Metales (Lámina / Placa)
Materiales No Metálicos
Acabados Superficiales
Los acabados superficiales mejoran la resistencia a la corrosión, la vida útil frente al desgaste y la apariencia estética. Los acabados deben seleccionarse según el entorno, los requisitos de ensamblaje y la durabilidad a largo plazo.
Opciones de Acabado
Guías DFM para Doblado de Lámina (DFM)
La manufacturabilidad del doblez depende de radio interior, alivios de doblez, longitud mínima de pestaña, proximidad de características a dobleces y comportamiento de springback. Seguir estas reglas DFM reduce scrap, protege estética y mejora repetibilidad en producción.
| Característica de Diseño | Recomendación |
|---|---|
| Alivios de Doblez y Tratamiento de Esquinas | Usa alivios de doblez para prevenir desgarres en esquinas y controlar deformación cerca de intersecciones de doblez. Los tratamientos de esquina ayudan a evitar tear-out y mejoran consistencia cosmética. |
| Orificios/Ranuras Cerca de Doblez | Mantén orificios y ranuras alejados de líneas de doblez para evitar distorsión y ovalización. Si deben estar cerca, considera mayor distancia al borde, secuencia de doblez alternativa u operaciones secundarias. |
| Separación Doblez-a-Característica y Entre Características | Mantén separación adecuada entre dobleces y características cercanas para proteger planicidad y precisión. Patrones densos cerca de dobleces pueden desplazarse durante el formado por flujo de material. |
| Datums, Tabs de Alineación e Identificación de Parte | Usa datums claros para dimensiones formadas y considera tabs/slots solo cuando apoyen el ensamble. La identificación de parte debe colocarse lejos de caras cosméticas y zonas de doblez. |
| Herrajes PEM, Roscas y Operaciones Secundarias | Planea inserción de herrajes y roscas intencionalmente. Muchos diseños se benefician de instalar tuercas/pernos PEM después del formado, y de especificar barrenado/roscado secundario cuando se requiere. |
| Checklist de Dibujo y Patrón Plano | Incluye dimensiones formadas, ángulos de doblez, radios interiores objetivo (o notas de herramental), material/calibre, dirección de grano (si aplica) y callouts CTQ. El patrón plano debe reflejar la intención correcta de bend allowance/deduction. |
Aplicaciones e Industrias
Aplicaciones de Doblez de Lámina
Brackets y Soportes
Brackets formados con ángulos controlados y geometría orificio-a-doblez repetible para ensamble confiable.
Gabinetes, Cubiertas y Paneles
Paneles y cubiertas formadas en prensa para gabinetes eléctricos e industriales que requieren geometría durable y buena estética.

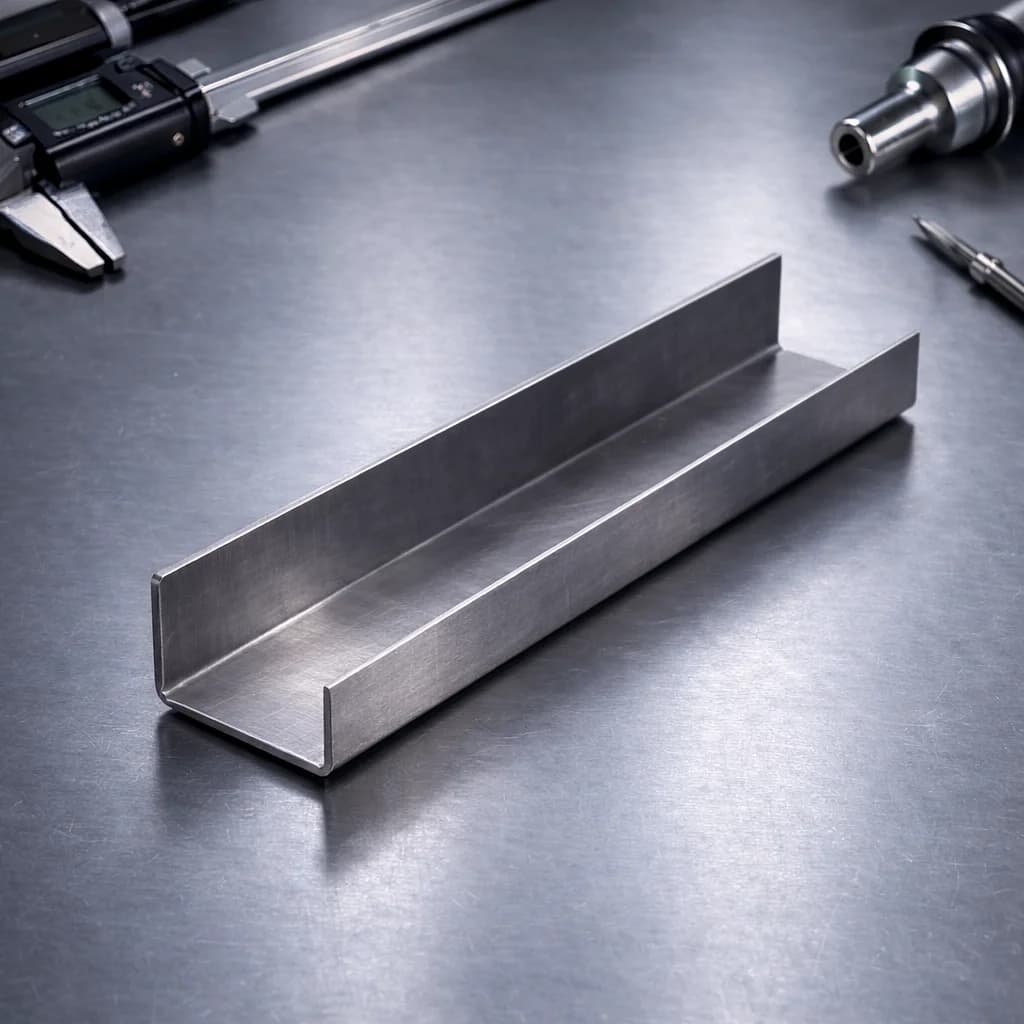

Canales, Charolas y Marcos
Componentes multi-doblez como canales y charolas diseñadas para rigidez, ruteo y ensamble modular.
Industrias de Doblez de Lámina
Iluminación
Carcasas de lámina formadas, reflectores, soportes y componentes estructurales utilizados en sistemas de iluminación comerciales y arquitectónicos.
Hardware
Soportes doblados de precisión, refuerzos estructurales y componentes de lámina formados utilizados en hardware mecánico y ensambles de equipos.
Industrial
Paneles formados en prensa dobladora, cubiertas de máquina, protecciones y bastidores diseñados para durabilidad en entornos de producción repetitiva.
FAQs & Base de Conocimiento
FAQs de Doblez de Lámina
¿Listo para formar piezas de lámina listas para producción?
Sube dibujos y patrones planos para una cotización respaldada por revisión de factibilidad de doblez. Revisaremos alivios de doblez, límites de pestaña mínima, riesgo de springback, restricciones orificio-a-doblez y callouts CTQ para entregar piezas formadas que ensamblen bien.
Revisión de Ingeniería: Menos de 2 Horas
