Servicios de manufactura
Fresado y torneado CNC · Desde 1 pieza
Placas de enfriamiento, disipadores, barras colectoras, electrodos y piezas para vacío de cobre C101, maquinados a partir de tu archivo. Sube tu CAD y ordena en línea, desde una sola pieza.

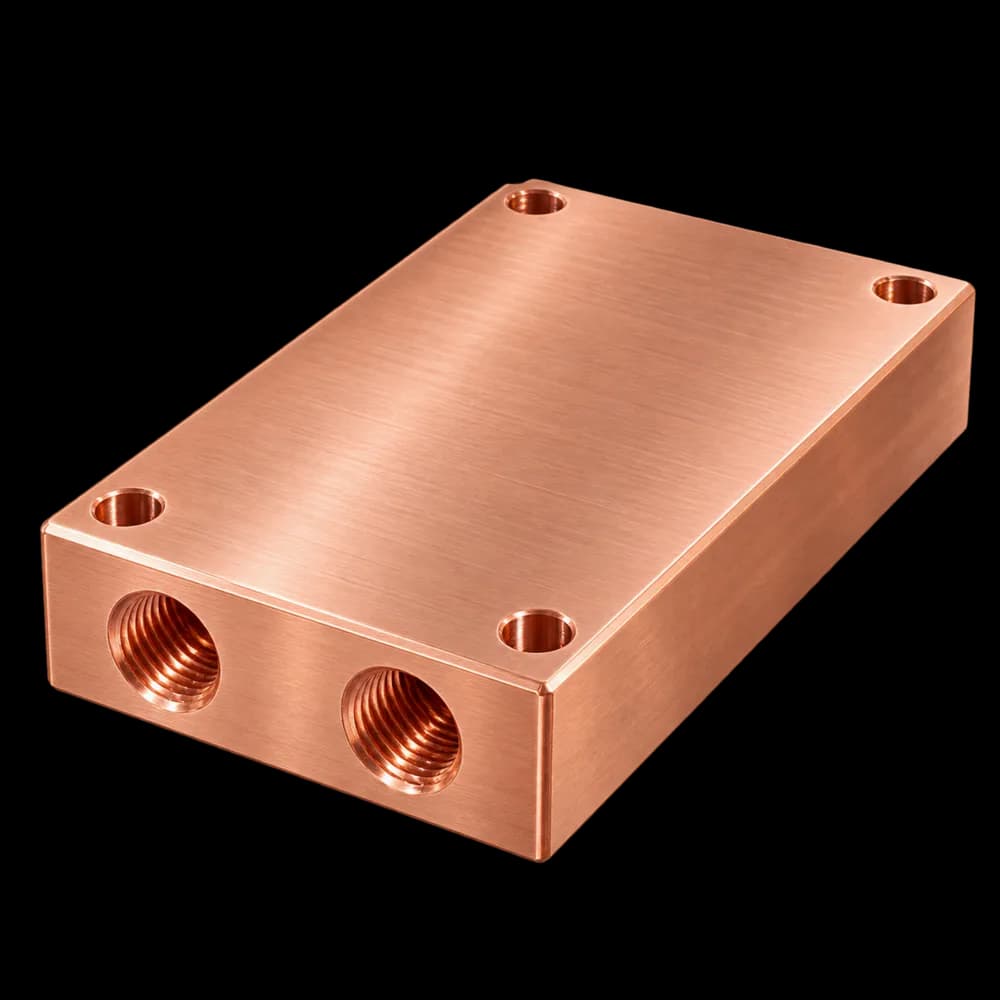

Placa de enfriamiento
Cobre C101 · 80 × 50 × 15 mm · Canal interno de enfriamiento · 2 conexiones ¼" NPT · 4 barrenos Ø5.5 · Fresado CNC
1 pza
$115.94 USD
por pieza
25 pzas
$51.71 USD
por pieza
-55.40%100 pzas
$48.13 USD
por pieza
-58.49%El cobre C101 (UNS C10100, cobre libre de oxígeno electrónico u OFE) es cobre de 99.99 % de pureza con casi nada de oxígeno. Conduce muchísimo la electricidad y el calor, no se fragiliza con hidrógeno y casi no suelta gases en vacío. Por eso se usa en placas de enfriamiento, disipadores, barras colectoras, electrodos y piezas para equipo de vacío y semiconductores. En PREMSA lo fresamos y torneamos en CNC a partir de tu archivo, desde una sola pieza y con precio al instante.
Propiedades del cobre C101 libre de oxígeno: datos mecánicos, físicos, térmicos y eléctricos para escoger el material de tu pieza maquinada.
Tipo de Material
Cobre Libre de Oxígeno Electrónico (OFE)
Pureza
99.99 % de cobre mín.; oxígeno 0.0005 % máx. (5 ppm)
Características Primarias
Conductividad eléctrica y térmica muy altas, no se fragiliza con hidrógeno, casi no suelta gases en vacío, no magnético
Resistencia a la Tracción (Máxima)
30–45 ksi (207–310 MPa)
Resistencia a la Tracción (Fluencia)
11–40 ksi (76–276 MPa)
Alargamiento a la Rotura
25–45%
Dureza Rockwell
40–90 HRF (dependiendo del temple)
Densidad
8.94 g/cm³ (0.323 lb/in³)
Módulo Elástico
17,000 ksi (117 GPa)
Relación de Poisson
0.33
Conductividad Térmica
391 W/m·K
Coeficiente de Expansión Térmica
17.0 µm/m·°C
Punto de Fusión
1083 °C (1981 °F)
Conductividad Eléctrica
101% IACS (Mínimo garantizado)
Maquinabilidad
Baja: es blando y pegajoso; se maquina con herramienta muy afilada, filo pulido y refrigerante, cuidando las rebabas
Soldabilidad
Excelente para soldadura fuerte (brazing) y soldadura por haz de electrones; también se suelda con TIG
Resistencia a la Corrosión
Excelente en el ambiente y en agua; con el tiempo se oscurece y forma pátina
Galvanoplastia y Acabado Superficial
Acepta muy bien recubrimientos de plata, oro, estaño y níquel
Formas Comunes
Barra, solera, placa y tubo
Aplicaciones Típicas
Placas de enfriamiento, disipadores de calor, barras colectoras, electrodos, piezas para vacío y semiconductores, guías de onda
Estándares
ASTM B152 (placa y lámina), B187 (barra y solera), B170 Grado 1 (cobre de origen)
Calificación en criterios clave de ingeniería y manufactura.
Pureza/Limpieza
Conductividad Eléctrica
Conductividad Térmica
Estabilidad de Vacío
Maquinabilidad
Soldadura/Brazing
Resistencia a la Corrosión
Eficiencia de Costos
Sube tu archivo CAD y obtén el precio y la fecha de entrega al instante. Fresado y torneado CNC desde una pieza hasta producción.
Fresamos y torneamos en CNC piezas de cobre C101 que tienen que conducir electricidad o sacar calor, o trabajar en vacío.
Placas de enfriamiento
Disipadores de calor
Barras colectoras
Electrodos
Terminales y conectores de potencia
Piezas para equipo de vacío
Piezas para semiconductores
Guías de onda
Piezas de C101 a medida
Lo que más se pregunta sobre las piezas de cobre C101: qué es, qué es el cobre libre de oxígeno, pureza, para qué sirve, maquinado, conductividad, hidrógeno, magnetismo, corrosión, soldadura, equivalencias, precio y tolerancias.
El cobre C101 se elige para piezas que tienen que conducir electricidad o sacar calor, o trabajar en vacío: placas de enfriamiento, disipadores, barras colectoras, electrodos y piezas para equipo de vacío.
En PREMSA Industries maquinamos el C101 en fresado y torneado CNC a partir de tu archivo, desde un prototipo hasta producción.
El C101 se elige cuando la pieza tiene que conducir corriente o sacar calor, o trabajar en vacío.
Si tu plano no indica tolerancias, maquinamos con ISO 2768-m (media). En las cotas que especifiques —caras de contacto, barrenos, conexiones y ajustes— podemos llegar a ±0.025 mm (±0.001"), y las cotas críticas se verifican en la inspección.
El C101 se maquina en fresado CNC, torneado CNC, barrenado y roscado. Es blando y pegajoso, así que se trabaja con herramienta muy afilada y de filo pulido, refrigerante y una pasada final para dejar las caras de contacto planas y sin rebaba.
Porque conduce la electricidad y el calor como pocos metales, el C101 se usa en muchas piezas hechas con maquinado CNC.
El C101 suele ser la opción correcta cuando la pieza tiene que conducir corriente o sacar calor, o trabajar en vacío o en atmósfera de hidrógeno.
