Multi Jet Fusion
(MJF)
Impresión en nylon grado producción, pensada para desempeño funcional y ajuste repetible. DfAM consciente del polvo, planeación de anidado/orientación, despolvado controlado, acabados y verificación CTQ primero—para que las piezas ensamblen de forma predecible entre builds.
Enfoque de precisión
Ajustes funcionales + holguras
Lead time típico
Días
Modo de build
Prototipo → bajo volumen
Servicios de Multi Jet Fusion (MJF)
Por qué PREMSA para MJF
PREMSA ofrece MJF (Multi Jet Fusion) para piezas de nylon donde importan la resistencia funcional, geometría estable y resultados repetibles. Empezamos definiendo CTQs (datums, ajustes, calidad de agujeros, caras de sellado/ensamble) y después planeamos el anidado/orientación para que el riesgo de distorsión, el escape de polvo y las interfaces críticas de ensamble queden controladas y sean repetibles.
El éxito en MJF depende de controlar los principales factores de variación: uniformidad de espesor, distorsión/curvado en piezas largas y planas, atrapamiento de polvo y el efecto del acabado sobre holguras. Alineamos la planeación del build, la disciplina de despolvado y los programas de acabado para reducir deriva y entregar resultados consistentes.
Desde prototipos funcionales hasta corridas de bajo volumen, soportamos programas repetibles, trazabilidad cuando se requiere y operaciones secundarias (insertos termo-insertables, roscado según programa, barrenado/escariado de agujeros CTQ y maquinado ligero de datums críticos). Obtienes piezas de nylon que ajustan y se repiten—no lotes que varían inesperadamente.
¿Qué es MJF?
MJF es un proceso de manufactura aditiva que produce piezas aplicando selectivamente agentes de fusión y energía sobre polvo polímero (comúnmente nylon) capa por capa en un lecho de polvo. El polvo alrededor soporta la pieza durante la fabricación, permitiendo geometría compleja sin estructuras de soporte tradicionales.
Los resultados finales dependen de anidado/orientación, comportamiento térmico (control de distorsión), escape/limpieza de polvo y acabado. Un programa MJF exitoso equilibra estos controles para cumplir requisitos de ajuste, función y repetibilidad.
El flujo de trabajo de MJF
Un flujo DfAM primero que controla el riesgo de distorsión, la limpieza de polvo y los resultados CTQ.
1. Recepción de archivos y definición de requerimientos
Revisamos CAD + planos y confirmamos CTQs, cantidad objetivo, requisitos de acabado y estrategia de holguras funcionales.
2. Revisión DfAM (escape de polvo + estrategia de distorsión/espesor)
Evaluamos uniformidad de pared, riesgo de polvo atrapado, holguras objetivo, factores de distorsión y estrategia de tolerancias alrededor de datums de ensamble.
3. Selección de material + plan de programa
Alineamos la familia de nylon (PA12/PA11 y variantes según programa) con ambiente, cargas y requisitos de acabado.
4. Planeación de build (anidado + orientación)
Definimos densidad de anidado y orientación para proteger caras CTQ, controlar distorsión y asegurar acceso de limpieza cuando se requiere.
5. Impresión y monitoreo en proceso
Las piezas se producen con parámetros controlados alineados a objetivos de estabilidad y repetibilidad.
6. Despolvado + limpieza
Pasos de despolvado definidos por programa, guiados por rutas de escape y accesos para reducir polvo retenido.
7. Acabado y operaciones secundarias
Bead-blast/shot-peen y teñido opcional; insertos/roscado/barrenado según se requiera para durabilidad en ensamble.
8. Inspección y verificación de CTQ
Medimos CTQs contra datums acordados (ajustes, agujeros, caras de ensamble) y documentamos resultados según madurez y riesgo del programa.
Control de escape de polvo, limpieza y repetibilidad
Rutas de escape de polvo para geometría hueca
Planeamos orificios de escape y accesos de limpieza para evitar polvo atrapado y asegurar peso y función consistentes.
Uniformidad de pared y control de distorsión
Reducimos riesgo de curvado evitando cambios bruscos de espesor, usando nervaduras y orientando piezas largas/planas para proteger datums.
Estrategia de holguras para ensambles
Definimos holguras funcionales para partes móviles y características de ensamble, considerando que el acabado cambia la holgura efectiva.
Datums CTQ protegidos por la planeación
Priorizamos orientación y manejo alrededor de caras CTQ y características de alineación para mejorar repetibilidad entre builds.
Roscas y agujeros como características secundarias
Para ensambles durables, usamos insertos y post-proceso en agujeros CTQ en lugar de depender solo de roscas impresas.
Repetibilidad para programas por lote
Fijamos parámetros clave (material, anidado/orientación, pasos de despolvado, acabado) para reducir variación pieza a pieza.
Ventajas técnicas
Desempeño durable en nylon
Piezas tenaces y funcionales, adecuadas para pruebas reales de ensamble y muchas aplicaciones de uso final.
Geometría compleja sin soportes
Canales internos, estructuras tipo lattice y formas complejas sin marcas típicas de soportes.
Producción eficiente de bajo volumen
Builds por lote permiten manufactura de corridas cortas sin herramental.
Acabados mate consistentes
Programas de bead-blast/shot-peen producen apariencia uniforme con teñido opcional para color.
Operaciones secundarias listas para ensamble
Insertos termo-insertables, roscado según programa y acabado de agujeros CTQ para ensambles confiables.
Programas repetibles y verificación CTQ
Planeación estable e inspección enfocada soportan ajuste predecible entre builds.
Capacidad y envolvente MJF
Tamaño de pieza y rango de geometría
La factibilidad depende del control de distorsión, acceso de escape/limpieza de polvo y estrategia CTQ. Piezas largas y planas pueden requerir nervaduras, segmentación o cambios de orientación.
Revisado por CTQ
Holguras funcionales y características de ensamble
Los ensambles dependen de la estrategia de holguras y el acabado. Pines/barrenos críticos o datums de alineación pueden requerir post-proceso para repetibilidad.
Enfocado a ajuste
Throughput y anidado
La densidad de anidado determina el throughput. Balanceamos el anidado con el riesgo de distorsión, acceso de despolvado y objetivos de acabado.
Prototipo → bajo volumen
¿No estás seguro si MJF es lo ideal?
Envía CAD + requerimientos y solicita una revisión DfAM de escape de polvo + holguras. Alinearemos elección de nylon, objetivos de acabado, CTQs y anidado/orientación antes de que te comprometas.
Calidad y control de proceso
La calidad en MJF depende de controlar el anidado/orientación, la distorsión térmica, la disciplina de despolvado y el efecto del acabado en interfaces funcionales. Definir CTQs, estrategia de datums, caras de ensamble, holguras funcionales, clase de acabado y cantidades esperadas desde el inicio permite una planeación repetible y resultados estables.
| Categoría | Capacidad técnica | Notas de ingeniería |
|---|---|---|
| CTQs, datums, metrología y objetivos de capacidad | Los programas MJF se estructuran alrededor de CTQs que gobiernan el ensamble: caras datum, ubicación/tamaño de agujeros, caras de sellado/ensamble y ajustes funcionales. La capacidad depende del tamaño de pieza, geometría y si las interfaces CTQ se post-procesan. | Si una cara es datum en ensamble, protégela con la orientación y considera post-proceso cuando la alineación sea crítica. |
| Control de distorsión, compensación de contracción y estabilidad dimensional | Las piezas de nylon pueden distorsionarse según geometría y comportamiento térmico. La planeación del build definida por programa reduce distorsión y mejora repetibilidad en programas por lote. | Para ajustes apretados, define holguras funcionales y considera post-proceso en interfaces CTQ en lugar de empujar límites solo de impresión. |
| Acabado superficial: tal como se imprime, bead-blast/shot-peen y teñido | Las superficies MJF son naturalmente mate. El bead-blast/shot-peen mejora uniformidad y puede cambiar holguras efectivas; el teñido añade color sin cambiar la intención base de la geometría. | Especifica clase de acabado y expectativas cosméticas; para ensambles, considera el acabado en la estrategia de holguras. |
| Manejo de polvo, disciplina de despolvado y consistencia | La remoción de polvo y la limpieza son parte de la especificación del proceso. Accesos de limpieza y rutas de escape mejoran consistencia, reducen polvo retenido y protegen el desempeño funcional. | Trata el despolvado como requisito: si cavidades deben quedar libres de polvo, diseña orificios de escape y accesos desde el inicio. |
Materiales
La selección del material determina la resistencia, la resistencia térmica, la compatibilidad química, la calidad superficial, la estabilidad dimensional y el desempeño a largo plazo. Comparte tu entorno de uso, cargas, tolerancias y características críticas para que podamos recomendar el proceso aditivo y la familia de materiales adecuados.
Polímeros SLS / MJF
Los procesos de polímero por lecho de polvo permiten geometrías complejas sin estructuras de soporte y son ideales para piezas funcionales de uso final.
Postprocesado y Operaciones Secundarias
Las piezas fabricadas mediante manufactura aditiva requieren procesos de postprocesado controlados para alcanzar calidad cosmética, precisión en interfaces y desempeño mecánico adecuado. Los flujos de trabajo se seleccionan según la geometría, el material y los requisitos de uso final.
Operaciones Secundarias y Opciones de Acabado Superficial
Guías DfAM para MJF (DFAM)
En MJF todo se gana o se pierde en el escape de polvo, la uniformidad de pared y el control de distorsión. Estas reglas DfAM reducen variación, protegen el ajuste y mejoran repetibilidad entre builds.
| Característica de diseño | Recomendación |
|---|---|
| Espesor de pared y uniformidad | Mantén paredes lo más uniformes posible y evita transiciones grueso-delgado que inducen distorsión. Usa nervaduras y filetes generosos para agregar rigidez sin crear masa térmica. |
| Aligerado (hollowing), escape de polvo y limpieza | Si la pieza es hueca, agrega orificios de escape y accesos de limpieza. Evita cavidades cerradas que retengan polvo; usa múltiples rutas de escape en volúmenes profundos o complejos. |
| Holguras, separaciones y elementos móviles | Diseña holguras funcionales intencionalmente y mantenlas consistentes. Considera el acabado (bead-blast/shot-peen), que puede afectar la holgura efectiva en ajustes cerrados. |
| Agujeros, roscas, bosses e insertos | Usa insertos para roscas durables bajo ciclos de torque repetidos. Planea barrenado/escariado para agujeros CTQ y refuerza bosses con filetes para evitar ovalidad y grietas. |
| Orientación, control de distorsión y datums | Orienta para proteger caras datum y superficies de ensamble de la distorsión. Piezas largas/planas y vigas delgadas son propensas a distorsión—usa simetría, nervaduras y orientación para minimizar curvado. |
| Acabado, estética, texto y detalle | MJF es naturalmente mate; la uniformidad mejora con bead-blast/shot-peen y teñido opcional. Usa texto emboss/deboss más grande y protege aristas con chaflanes/filetes. |
| Checklist de plano y especificación (MJF) | Define CTQs, datums, caras de ensamble + holguras funcionales, clase de acabado (tal como se imprime / bead-blast / teñido), preferencia de nylon (PA12/PA11 y equivalentes aprobados), cantidad objetivo, exposición ambiental y necesidades de insertos, maquinado, evidencia de inspección o trazabilidad. |
Aplicaciones e industrias
Aplicaciones de MJF

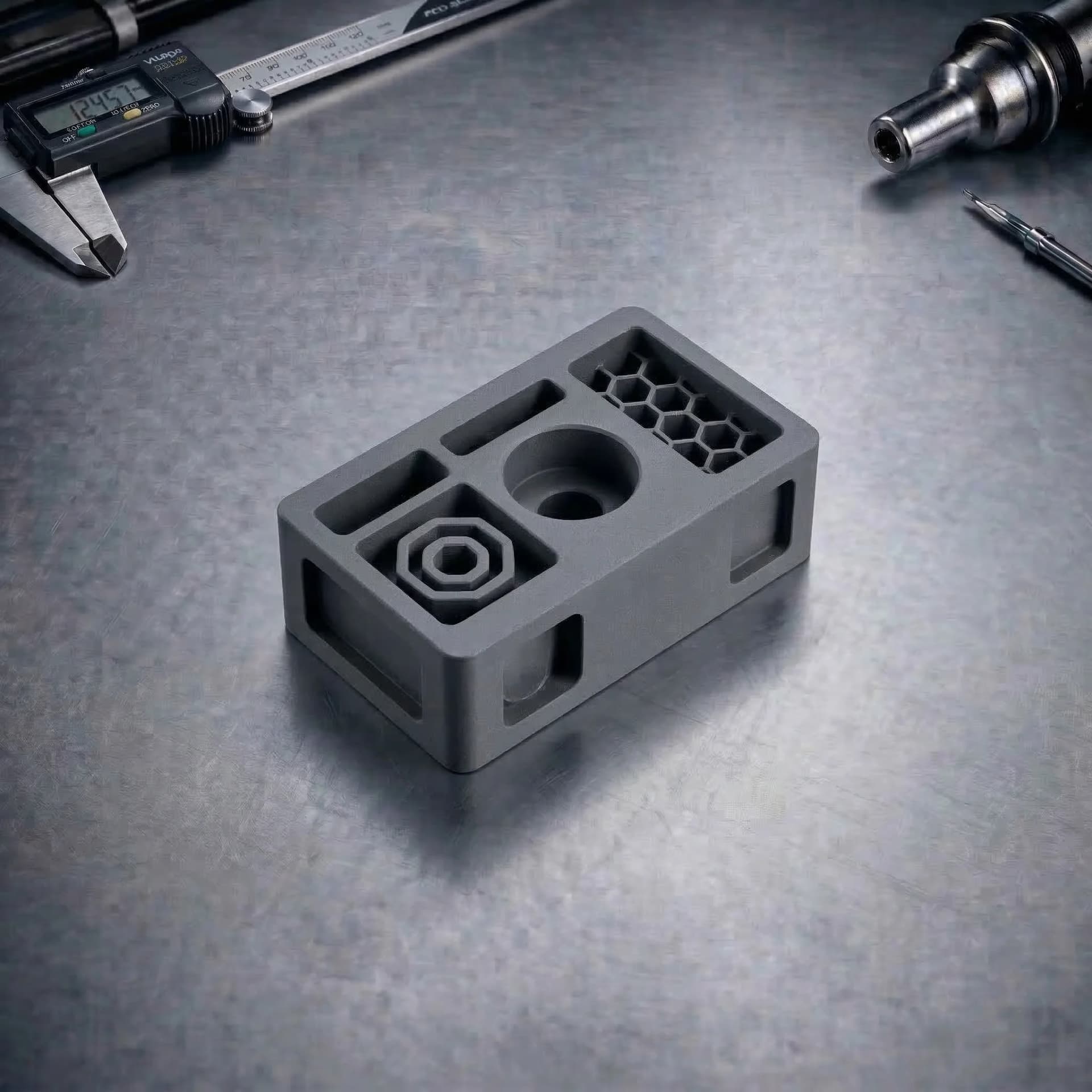

Prototipos Funcionales
Piezas de PA12 y nylon de ingeniería para validación funcional, verificación de ajuste y pruebas mecánicas—ideales cuando la resistencia y el desempeño en condiciones reales son más importantes que un acabado cosmético perfecto.

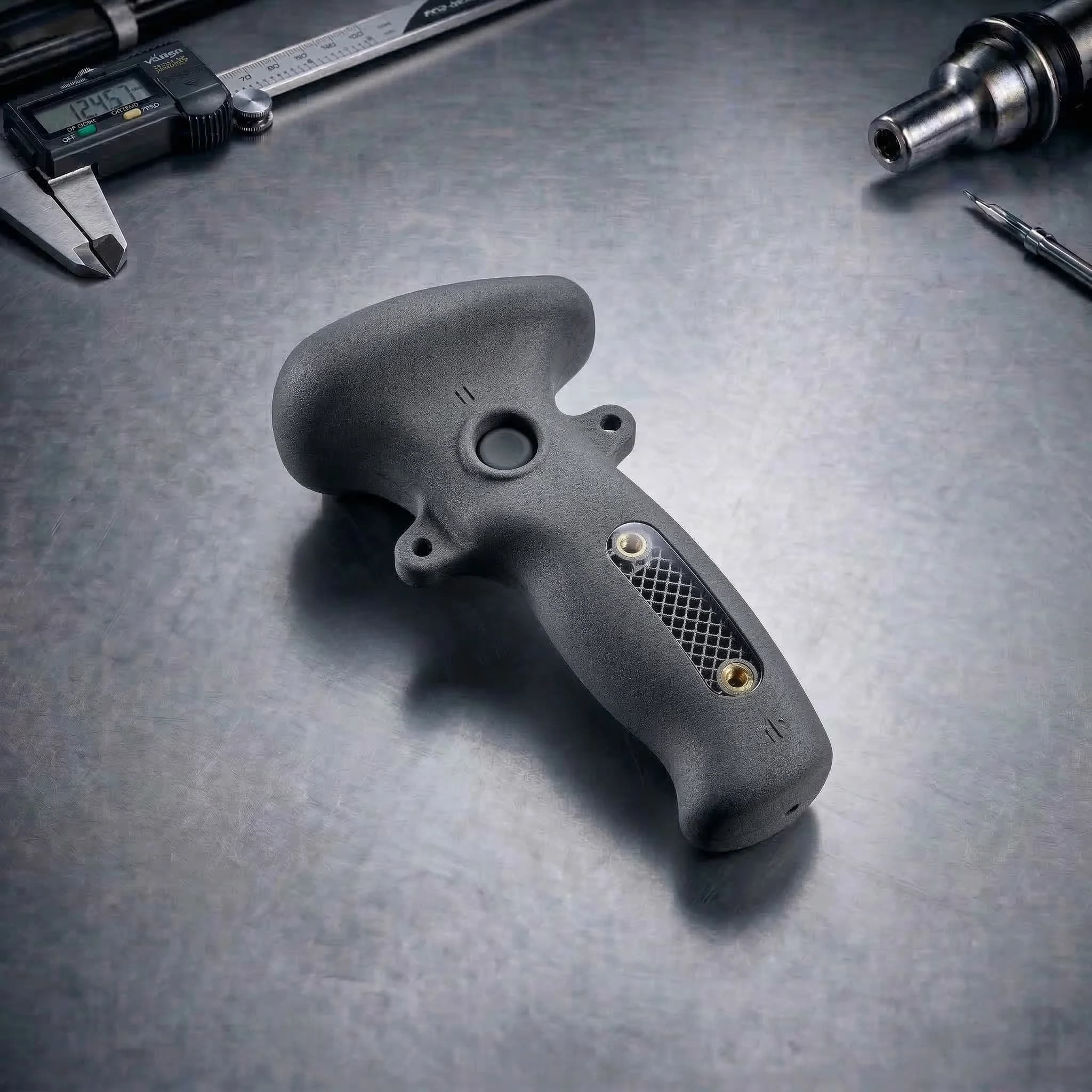

Piezas de Producción para Uso Final
Componentes de nylon durables como brackets, carcasas, clips, ductos y ensamblajes mecánicos producidos en volúmenes bajos a medios con propiedades consistentes y geometría repetible.

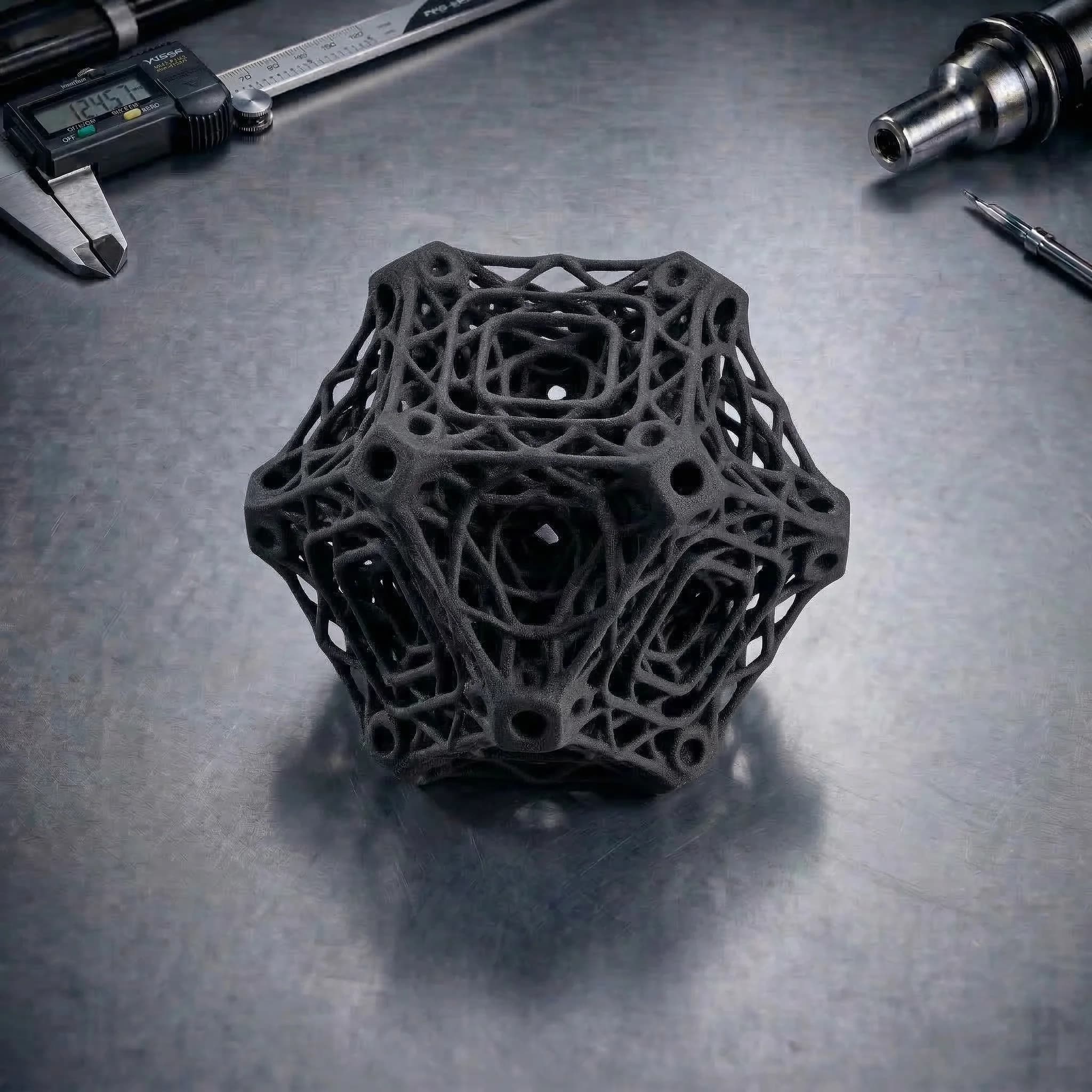

Estructuras Complejas y Livianas
Geometrías complejas, canales internos, estructuras tipo lattice y diseños optimizados para reducción de peso producidos sin estructuras de soporte—ideales para piezas difíciles de maquinar o moldear.
Industrias de MJF
Dispositivos Médicos
Prototipos funcionales y componentes de producción de bajo volumen para dispositivos médicos, carcasas y equipos ergonómicos.
Iluminación
Carcasas complejas, estructuras y componentes personalizados utilizados en sistemas avanzados de iluminación.
Productos de Consumo
Piezas finales durables, componentes con ensamble tipo snap-fit y piezas de producción de bajo volumen para aplicaciones de productos de consumo.
Preguntas frecuentes & Base de conocimiento
FAQs de MJF
¿Listo para fabricar piezas de nylon MJF durables que ajusten bien y se entreguen rápido?
Sube CAD + requerimientos para una revisión DfAM primero. Alinearemos elección de nylon, anidado/orientación, escape/limpieza de polvo, acabado y verificación CTQ para entregar piezas MJF confiables para prototipos funcionales o producción de bajo volumen.
Revisión de ingeniería: en menos de 2 horas
