Cómo mandar a hacer piezas CNC: Guía paso a paso para cotizar rápido

Equipo de ingeniería de PREMSA

PREMSA Engineering Team

Aproximadamente de 12 minutos

Publicado: 27 de abril de 2026

Categoría: Maquinado CNC

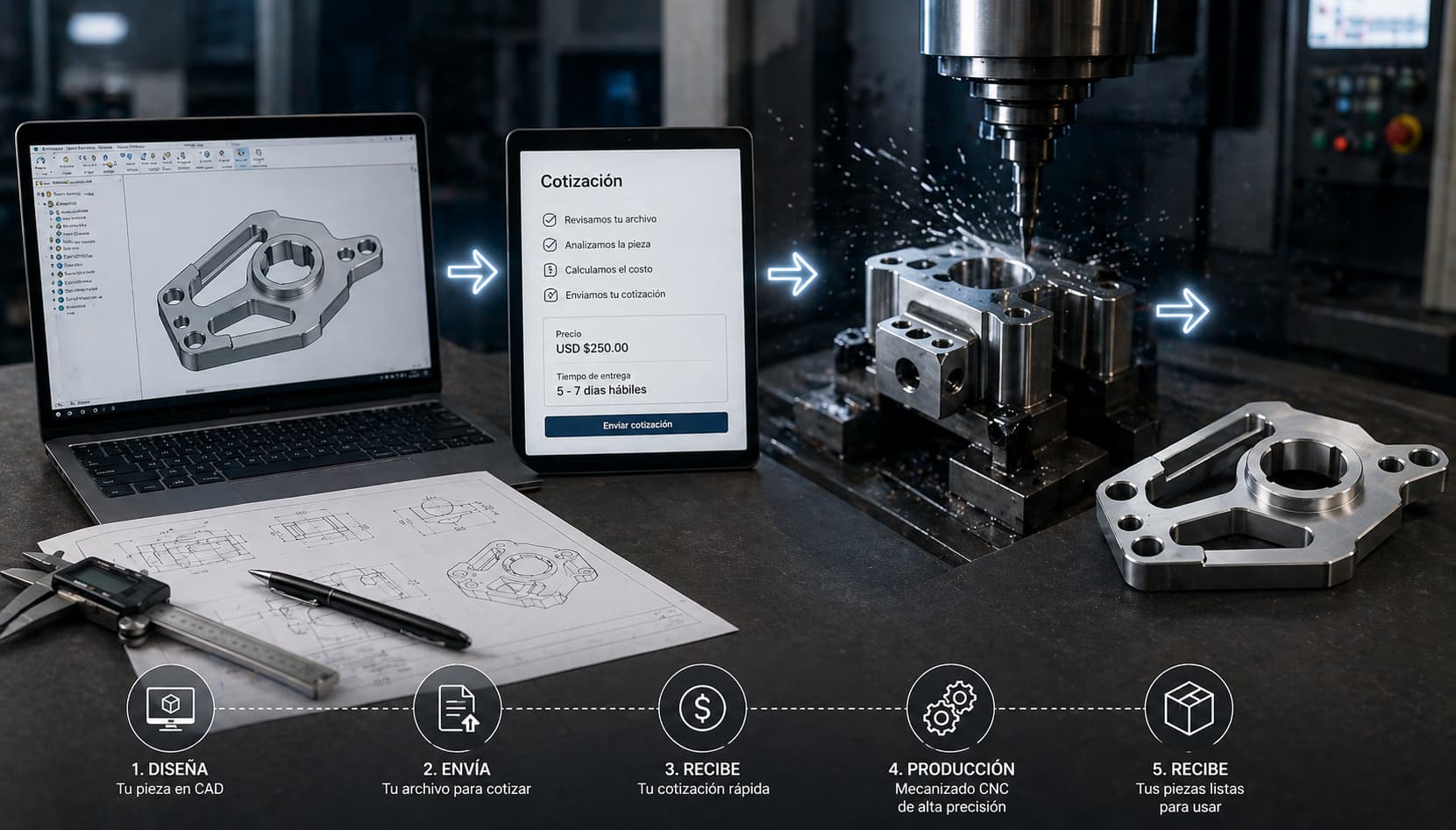

Ingeniero revisando una pieza mecanizada CNC y un modelo CAD antes de producción

Si necesitas mandar a hacer una pieza, el reto normalmente no es el diseño—es saber cómo pasar de un archivo CAD a un componente terminado sin retrasos, mala comunicación o costos innecesarios. Servicios de maquinado CNC son una de las formas más confiables de fabricar piezas precisas listas para producción. Pero para obtener resultados consistentes, es importante entender cómo funciona el proceso desde el lado del cliente.

Esta guía explica paso a paso cómo mandar a hacer piezas CNC—desde preparar tus archivos y definir especificaciones hasta enviar una cotización y pasar a producción. Aprovechando nuestra base de manufactura estratégica en México, PREMSA ofrece soluciones de alta precisión y logística global eficiente para entregar componentes de calidad a clientes en todo el mundo.

Paso 1: Diseña tu pieza (CAD y requerimientos)

Todo proyecto de maquinado CNC comienza con un diseño digital, pero lo importante no es solo tener un archivo CAD—sino tener un diseño que realmente se pueda fabricar de forma eficiente. Muchos problemas en el maquinado no vienen de la máquina, sino de diseños que no consideran cómo las herramientas interactúan con el material.

En la mayoría de los casos, necesitarás un archivo CAD en 3D como STEP o STL, que define la geometría de la pieza. Aunque los planos en 2D son opcionales, se vuelven importantes cuando necesitas comunicar detalles críticos como tolerancias, roscas o acabados superficiales. Una definición clara y completa de la pieza reduce la ida y vuelta durante la cotización y evita retrasos una vez que inicia la producción.

Al trabajar con servicios de maquinado CNC, la calidad de tu diseño impacta directamente el tiempo de entrega, el costo y la precisión final de la pieza. Un modelo limpio con dimensiones correctas permite a los ingenieros evaluar la manufacturabilidad rápidamente y generar una cotización precisa sin revisiones innecesarias.

Sin embargo, tener un archivo CAD es solo una parte del proceso. El diseño debe seguir principios básicos de Diseño para Manufactura (DFM) para asegurar que se pueda maquinar sin complicaciones. Características como esquinas internas muy agudas, paredes extremadamente delgadas o cavidades profundas y estrechas pueden aumentar el tiempo de maquinado, requerir herramientas especiales o incluso hacer que la pieza sea imposible de fabricar tal como está diseñada.

Un buen diseño equilibra funcionalidad con manufacturabilidad. En muchos casos, pequeños ajustes—como aumentar un radio, relajar una tolerancia o simplificar una geometría—pueden reducir significativamente el costo y mejorar la eficiencia de producción sin afectar el desempeño.

Modelo CAD 3D con plano técnico
La transición de un modelo CAD a una pieza terminada depende en gran medida de la calidad del diseño y su manufacturabilidad.

Consideraciones clave de diseño

  • Evita paredes extremadamente delgadas que puedan deformarse o requerir herramientas especiales
  • Usa radios internos en lugar de esquinas agudas para adaptarte a la geometría de las herramientas de corte
  • Aplica tolerancias cerradas solo donde sean funcionalmente necesarias para controlar el costo
  • Asegura un buen acceso de herramienta al diseñar cavidades profundas o geometrías complejas

Tomar en cuenta estos factores desde la etapa de diseño ayuda a evitar retrasos, reduce la complejidad del maquinado y genera resultados más predecibles. La mayoría de los procesos profesionales incluyen una revisión de ingeniería antes de producción, donde se identifican y optimizan posibles problemas.

Si tu diseño está listo, puedes solicitar una cotización y hacer que se revise en términos de manufacturabilidad, costo y tiempo de entrega antes de pasar a producción.

Paso 2: Elige el proceso de manufactura adecuado

Una vez que tu diseño está listo, el siguiente paso es seleccionar el proceso de manufactura más adecuado. Esta decisión impacta directamente el costo, el tiempo de entrega, las opciones de materiales y el nivel de detalle que puede alcanzar tu pieza.

Aunque el maquinado CNC es uno de los métodos más versátiles y precisos, no siempre es la mejor opción para todas las aplicaciones. Entender cuándo usar maquinado CNC frente a otros procesos te ayuda a evitar costos innecesarios y asegura que tu pieza se produzca de forma eficiente.

En la mayoría de los casos, la elección depende de la geometría de la pieza, el material requerido y el uso final—ya sea un prototipo, un componente funcional o una pieza de producción.

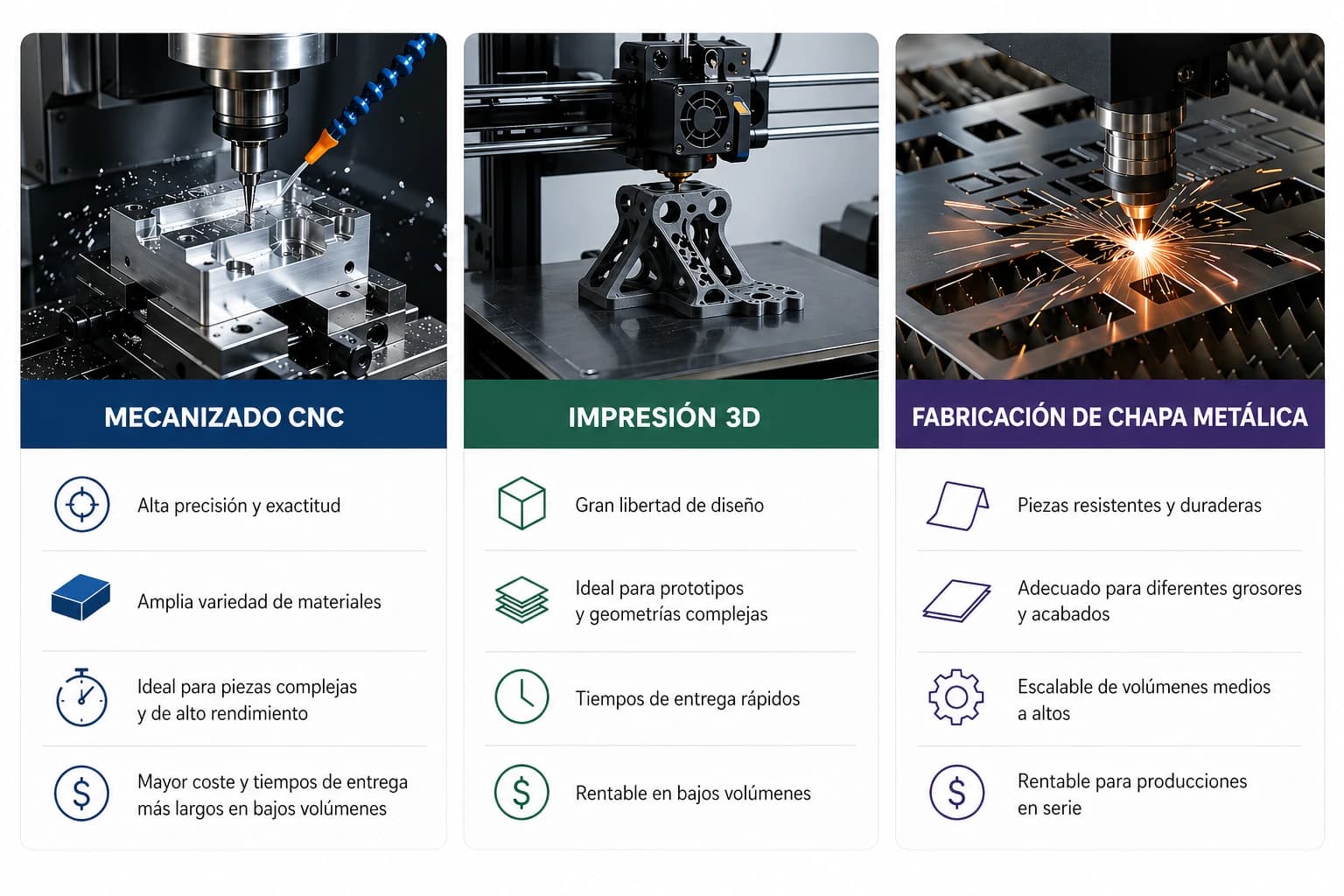

Comparación entre maquinado CNC, impresión 3D y fabricación de lámina
Diferentes procesos de manufactura son adecuados para distintas geometrías, materiales y requerimientos de producción.

Maquinado CNC

Maquinado CNC es ideal para producir piezas de alta precisión con tolerancias cerradas y buenas propiedades mecánicas. Funciona removiendo material de un bloque sólido, lo que lo hace adecuado para metales como aluminio y acero, así como plásticos de ingeniería.

Este proceso se utiliza comúnmente para componentes funcionales, prototipos que requieren propiedades reales de material y piezas que necesitan estar listas para producción desde el inicio.

Impresión 3D

Servicios de impresión 3D son más adecuados para prototipado rápido, geometrías complejas y iteraciones de bajo costo. A diferencia del maquinado CNC, es un proceso aditivo, lo que significa que el material se construye capa por capa.

Es una excelente opción cuando la velocidad es crítica o cuando se están probando diseños en etapas tempranas, aunque no siempre iguala la resistencia, el acabado superficial o la precisión de las piezas maquinadas.

Fabricación de lámina

Fabricación de lámina es ideal para piezas hechas a partir de materiales planos que se cortan, doblan o conforman. Este proceso se utiliza comúnmente para gabinetes, brackets y componentes estructurales.

Es altamente eficiente para producción y suele ser más económico que el maquinado cuando el diseño de la pieza lo permite.

ProcesoIdeal paraLimitaciones
Maquinado CNCPiezas de alta precisión, tolerancias cerradas, metales y plásticos de ingenieríaDesperdicio de material, mayor costo en geometrías simples
Impresión 3DPrototipado rápido, formas complejas, iteración rápidaMenor resistencia, acabados limitados, variación en precisión dimensional
Lámina metálicaPiezas planas, gabinetes, brackets, producción en volumenLimitado a geometrías de lámina, requiere adaptación del diseño
Comparación de procesos de manufactura comunes según su aplicación y características.

Elegir el proceso correcto desde el inicio ayuda a evitar rediseños, reduce costos y asegura que la pieza final cumpla con los requisitos de desempeño. En muchos casos, los equipos de ingeniería pueden recomendar el proceso más eficiente según tu diseño y aplicación.

Si no estás seguro de qué proceso utilizar, puedes solicitar una cotización y recibir orientación sobre la mejor opción de manufactura para tu pieza.

Paso 3: Selecciona material y acabado superficial

Después de elegir el proceso de manufactura, el siguiente paso es seleccionar el material y el acabado superficial adecuados. Esta decisión impacta directamente la resistencia, el peso, la durabilidad, la resistencia a la corrosión y el costo total.

La selección del material siempre debe basarse en la función de la pieza, mientras que los acabados superficiales generalmente se utilizan para mejorar el desempeño, la protección o la apariencia.

Al trabajar con servicios de maquinado CNC, elegir la combinación correcta desde el inicio ayuda a evitar rediseños, reduce la complejidad del maquinado y asegura resultados consistentes en producción.

Diferentes materiales y acabados superficiales en maquinado CNC, incluyendo aluminio, acero y piezas anodizadas
La selección de material y acabado influye directamente en el desempeño, costo y apariencia final.

Materiales comunes para maquinado CNC

El maquinado CNC permite trabajar con una amplia variedad de metales y plásticos de ingeniería. La elección correcta depende de los requerimientos mecánicos, el entorno y las restricciones de costo.

  • Aluminio 6061-T6 – Ligero, resistente a la corrosión y fácil de maquinar; ideal para prototipos y aplicaciones generales
  • Aluminio 7075-T6 – Mayor resistencia que 6061; usado en aplicaciones aeroespaciales y de alto desempeño
  • Acero Inóxidable 304 – Excelente resistencia a la corrosión y durabilidad; ampliamente utilizado en entornos industriales
  • Acero Inóxidable 316 – Resistencia superior a la corrosión, especialmente en ambientes marinos o químicos
  • Acero 1018 – Acero de bajo carbono económico para aplicaciones generales
  • Acero 4140 – Acero aleado de alta resistencia para componentes mecánicos y estructurales
  • Latón C360 – Fácil de maquinar con excelente acabado superficial; ideal para fittings y componentes de precisión
  • ABS – Plástico común para prototipos; ligero y resistente al impacto
  • Nylon – Buena resistencia al desgaste y flexibilidad; usado en componentes plásticos funcionales
  • PEEK – Plástico de alto desempeño con excelente resistencia mecánica, térmica y química
  • Entre otros
MaterialIdeal paraConsideraciones clave
Aleaciones de aluminioPiezas ligeras, prototipos, aplicaciones generalesExcelente maquinabilidad, menor resistencia que el acero
Acero y aceros aleadosPiezas estructurales, aplicaciones de alta cargaMayor resistencia, incremento en tiempo y costo de maquinado
Acero inoxidableComponentes resistentes a la corrosiónMás difícil de maquinar, tiempos de entrega más largos
Latón y aleaciones de cobrePiezas de precisión, fittings, componentes eléctricosExcelente acabado, mayor costo de material
Plásticos de ingenieríaPiezas ligeras, aislamiento, resistencia químicaMenor resistencia, sensibles a temperatura y carga
Comparación de materiales comunes en maquinado CNC según su desempeño y aplicaciones.

Acabados superficiales comunes para piezas CNC

Los acabados superficiales se aplican después del maquinado para mejorar la apariencia, la resistencia a la corrosión, el desempeño frente al desgaste o la funcionalidad. El acabado adecuado depende del material y del uso final de la pieza.

  • Estándar (as machined) – Acabado directo de la máquina; el más rápido y económico
  • Granallado (bead blasting) – Textura uniforme mate para mejorar la apariencia
  • Anodizado (Tipo II / Tipo III) – Resistencia a la corrosión y opciones de color para aluminio
  • Pintura en polvo (powder coating) – Recubrimiento protector duradero con amplia variedad de colores
  • Óxido negro (black oxide) – Protección ligera contra la corrosión para acero
  • Pasivado (passivation) – Mejora la resistencia a la corrosión en acero inoxidable
  • Electropulido (electropolishing) – Mejora el acabado superficial y la resistencia a la corrosión en acero inoxidable
  • Recubrimiento (zinc / níquel) – Protección contra la corrosión y mejora de propiedades superficiales
  • Entre otros
AcabadoIdeal paraConsideraciones clave
EstándarPiezas funcionales sin requerimientos estéticosMarcas visibles de herramienta, sin protección adicional
AnodizadoPiezas de aluminio con requerimientos de corrosión y estéticaIncrementa costo y tiempo de proceso
Pintura en polvoRecubrimiento duradero con colorCapa más gruesa, puede afectar tolerancias
Óxido negroPiezas de acero con protección ligeraMenor durabilidad comparado con otros recubrimientos
PasivadoResistencia a la corrosión en acero inoxidableNo cambia significativamente la apariencia
RecubrimientoMejora de resistencia a la corrosión y propiedades superficialesProceso adicional aumenta el tiempo de entrega
Comparación de acabados superficiales comunes según su función y desempeño.

Seleccionar la combinación correcta de material y acabado asegura que tu pieza funcione como se espera sin generar costos innecesarios. En muchos casos, los equipos de ingeniería pueden sugerir alternativas que logran la misma funcionalidad con mejor manufacturabilidad.

Si no estás seguro de qué material o acabado elegir, puedes solicitar una cotización y recibir recomendaciones basadas en tu diseño y aplicación.

Paso 4: Define tolerancias y especificaciones

Una vez que el material y el proceso están definidos, el siguiente paso es especificar las tolerancias y los requisitos críticos. Las tolerancias definen la variación permitida en las dimensiones de una pieza y son uno de los factores principales que influyen en la complejidad del maquinado, los requisitos de inspección y el costo total.

En el maquinado CNC, tolerancias más cerradas requieren configuraciones más precisas, velocidades de maquinado más bajas y mayor control de calidad, lo que incrementa tanto el costo como el tiempo de entrega. Por esta razón, las tolerancias deben aplicarse únicamente donde sean funcionalmente necesarias.

En la mayoría de los casos, las piezas maquinadas en CNC siguen estándares generales de tolerancia como ISO 2768 media, que definen la variación dimensional aceptable cuando no se indican tolerancias específicas en el plano. Estos estándares ayudan a agilizar la producción y evitan una sobreespecificación innecesaria.

Medición de precisión de una pieza mecanizada CNC con calibradores e instrumentos de inspección
Aplicar tolerancias adecuadas asegura la funcionalidad de la pieza mientras se controla el costo y la complejidad del maquinado.

Tolerancias generales ISO 2768

ISO 2768 define tolerancias generales para dimensiones lineales y angulares cuando no se proporciona una tolerancia específica en el plano. Las clases más utilizadas en maquinado CNC son 'm' (media) y 'f' (fina), dependiendo del nivel de precisión requerido.

Rango de dimensiónISO 2768-m (Media)ISO 2768-f (Fina)
0.5 – 3 mm±0.1 mm±0.05 mm
3 – 6 mm±0.1 mm±0.05 mm
6 – 30 mm±0.2 mm±0.1 mm
30 – 120 mm±0.3 mm±0.15 mm
120 – 400 mm±0.5 mm±0.2 mm
Clases típicas de tolerancia ISO 2768-1 para dimensiones lineales.

Cuándo aplicar tolerancias más cerradas

Aunque las tolerancias generales ISO son suficientes para la mayoría de las piezas, se deben especificar tolerancias más cerradas en características que afectan directamente el ensamble, el ajuste o el desempeño. Esto incluye superficies de contacto, ajustes de rodamientos, roscas y zonas de sellado.

Sobreespecificar tolerancias cerradas en toda la pieza es uno de los errores más comunes en maquinado CNC. Esto incrementa el tiempo de maquinado y los requisitos de inspección sin mejorar la funcionalidad.

  • Aplica tolerancias cerradas solo en características funcionales críticas
  • Usa tolerancias generales (ISO 2768 media) para dimensiones no críticas
  • Evita tolerancias innecesarias de ±0.01 mm a menos que sean requeridas
  • Considera los ajustes en ensambles (holgura, interferencia, transición)

Especificaciones adicionales a incluir

Más allá de las tolerancias dimensionales, definir claramente las especificaciones de la pieza ayuda a asegurar una cotización precisa y resultados consistentes en producción.

  • Especificaciones de rosca (tamaño, paso, profundidad, estándar)
  • Requerimientos de acabado superficial (valores Ra o recubrimientos)
  • Tolerancias geométricas si son necesarias (planicidad, perpendicularidad, concentricidad)
  • Grado de material y tratamiento térmico (si aplica)
  • Requerimientos especiales como desbarbado, marcado o reportes de inspección

Definir correctamente tolerancias y especificaciones permite a los equipos de ingeniería optimizar el proceso de maquinado, reducir costos y asegurar que la pieza funcione como se espera. En muchos casos, revisar las tolerancias desde etapas tempranas puede generar ahorros significativos sin comprometer la calidad.

Si no estás seguro de cómo aplicar tolerancias en tu diseño, puedes solicitar una cotización y recibir orientación sobre las especificaciones adecuadas para tu aplicación.

Paso 5: Prepara tus archivos para cotización

Antes de enviar una solicitud de cotización, es importante asegurarte de que tus archivos estén completos, claros y listos para evaluación. Archivos bien preparados reducen la comunicación innecesaria, aceleran el proceso de cotización y ayudan a evitar retrasos una vez que inicia la producción.

En el maquinado CNC, la información incompleta o poco clara es una de las principales causas de cotizaciones incorrectas, problemas de fabricación y tiempos de entrega prolongados.

La mayoría de los servicios de maquinado CNC aceptan formatos estándar de archivos 3D, junto con documentación opcional que ayuda a definir requisitos críticos.

Ingeniero preparando archivos CAD y planos técnicos para cotización de maquinado CNC
Archivos claros y completos permiten cotizaciones más rápidas y una fabricación más precisa.

Formatos de archivo aceptados

Proporcionar el formato correcto asegura que los ingenieros puedan revisar tu diseño con precisión y generar una cotización confiable.

  • STEP (.step / .stp) – Formato preferido para maquinado CNC por su geometría precisa
  • STL (.stl) – Común para prototipos, aunque puede carecer de detalle dimensional
  • DXF (.dxf) – Utilizado para perfiles 2D, especialmente en piezas de lámina
  • PDF Drawings – Útiles para dimensiones, tolerancias e instrucciones especiales

Qué información incluir

Además del archivo en sí, incluir todos los detalles del proyecto ayuda a asegurar precios precisos y evita revisiones innecesarias.

  • Selección de material y grado
  • Requerimientos de acabado superficial
  • Tolerancias y dimensiones críticas
  • Cantidad (prototipo vs producción)
  • Roscas, inserts o características especiales
  • Cualquier nota adicional o requerimiento funcional

Errores comunes a evitar

Muchos retrasos en cotización y producción provienen de información incompleta o poco clara. Evitar estos errores ayuda a agilizar todo el proceso.

  • Subir archivos incompletos o desactualizados
  • No especificar material o acabado
  • No considerar los requerimientos de tolerancia
  • Faltan dimensiones o planos poco claros
  • No indicar cantidad o uso final

Tomarte el tiempo para preparar correctamente tus archivos permite a los equipos de ingeniería revisar tu proyecto más rápido, proporcionar precios precisos e identificar posibles mejoras antes de producción.

Si tus archivos están listos, puedes solicitar una cotización y recibir retroalimentación sobre manufacturabilidad, costo y tiempo de entrega—muchas veces en poco tiempo.

Paso 6: Envía tu cotización y qué sigue

Una vez que tus archivos y especificaciones están listos, el siguiente paso es enviar una solicitud de cotización. En esta etapa, el objetivo no es solo obtener un precio, sino validar la manufacturabilidad, optimizar el costo y definir un tiempo de entrega realista.

Enviar una cotización permite a los equipos de ingeniería revisar tu diseño a detalle y asegurar que se pueda fabricar de manera eficiente sin problemas durante la producción.

Cuando trabajas con servicios de maquinado CNC, el proceso de cotización generalmente va seguido de una revisión de ingeniería estructurada y un flujo de trabajo de producción. Entender qué sucede después ayuda a eliminar incertidumbre y asegura una mejor experiencia.

El precio se determina en función del material, la complejidad de la pieza, las tolerancias y la cantidad. Para una explicación más detallada de cómo se calcula el costo, consulta desglose de costos en maquinado CNC.

Equipo de ingeniería revisando archivos CAD y preparando una cotización de maquinado CNC
Un proceso de cotización estructurado ayuda a validar el diseño, optimizar costos y preparar la producción.

Qué pasa después de enviar una cotización

Después de enviar tus archivos, tu proyecto normalmente pasa por varias etapas clave antes de iniciar producción.

  • RFQ recibido – Se revisan tus archivos y requerimientos para asegurar que estén completos
  • Revisión de ingeniería (DFM) – Se evalúa la manufacturabilidad y se identifican posibles mejoras
  • Preparación de cotización – Se calculan precio y tiempo de entrega según material, complejidad y cantidad
  • Aprobación del cliente – Revisas la cotización y confirmas la orden
  • Producción y control de calidad – Las piezas se fabrican y se inspeccionan antes de la entrega

Revisión de ingeniería y optimización

Una de las partes más valiosas del proceso de cotización es la revisión de ingeniería. Este paso asegura que tu diseño no solo sea fabricable, sino que también esté optimizado en costo y eficiencia.

En muchos casos, pequeños ajustes—como modificar tolerancias, simplificar geometrías o seleccionar materiales alternativos—pueden reducir significativamente el tiempo de maquinado y el costo total sin afectar el desempeño.

Tiempo de entrega y planeación de producción

El tiempo de entrega depende de varios factores, incluyendo la complejidad de la pieza, la disponibilidad del material, los acabados requeridos y el volumen de producción. Los prototipos normalmente se entregan más rápido, mientras que las corridas de producción pueden requerir mayor planeación y coordinación.

Una comunicación clara durante la etapa de cotización ayuda a establecer expectativas precisas y asegura que el proyecto avance sin retrasos.

Enviar una cotización no es solo un paso de precio—es el inicio de un proceso de manufactura estructurado diseñado para asegurar calidad, eficiencia y confiabilidad.

Si tu diseño está listo, puedes solicitar una cotización y llevar tu proyecto de concepto a producción con soporte de ingeniería en cada etapa.

Errores comunes al pedir piezas CNC

Incluso con un diseño completo, muchos problemas en el maquinado CNC provienen de pequeños errores durante el proceso de pedido. Evitar estos errores comunes puede ahorrarte tiempo, reducir costos y prevenir retrasos.

  • Aplicar tolerancias innecesariamente cerradas en toda la pieza
  • Seleccionar materiales sin considerar los requerimientos de desempeño
  • Diseñar características difíciles o costosas de maquinar
  • Enviar archivos incompletos o poco claros
  • No especificar acabados o requisitos críticos
  • Ignorar la retroalimentación de manufacturabilidad durante la cotización

La mayoría de estos problemas pueden resolverse desde etapas tempranas con un buen diseño y una revisión de ingeniería adecuada. Atenderlos antes de producción ayuda a lograr una fabricación más fluida y mejores resultados en general.

¿Listo para mandar a hacer tus piezas CNC?

Mandar a fabricar piezas CNC no tiene por qué ser complicado. Siguiendo los pasos correctos—desde el diseño y la selección de materiales hasta las tolerancias y la preparación de archivos—puedes pasar de la idea a la producción con confianza.

Trabajar con equipos de ingeniería con experiencia asegura que tu diseño esté optimizado desde el inicio en términos de manufacturabilidad, costo y desempeño.

Si tu diseño está listo, puedes solicitar una cotización y recibir retroalimentación experta junto con precios precisos y tiempos de entrega para tu proyecto.

Equipo de ingeniería de PREMSA

Escrito por

PREMSA Engineering Team

Un equipo de ingenieros de manufactura especializados en maquinado CNC, fabricación metálica y soluciones listas para producción. El equipo de ingeniería de PREMSA trabaja de cerca con los clientes para optimizar diseños, mejorar la manufacturabilidad (DFM) y asegurar una producción confiable y escalable desde prototipos hasta producción en volumen.

Mantente actualizado con insights de manufactura

¿Listo para tu proyecto?
